新版SHT3081-2019仪表接地问题

看到这个题目，你是不是很惊讶，36V不是安全电压吗？36V电压供电的仪表也要接地吗？没错，确实要接地了，甚至在爆炸环境下，所有非本质安全的仪表金属外壳也要接地了。

 新版的SHT3081-2019《石油化工仪表接地设计规范》已经正式发布，并于2020年1月1日实施，新规范对仪表接地提出了更高的要求，我们共同来学习一下：

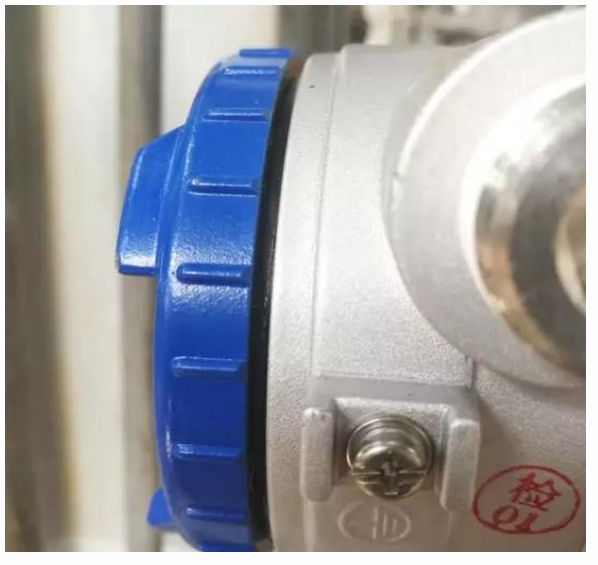

➮一、原来低于36V供电的仪表，可以不做保护接地，2019版加了很关键的定语“非爆炸性气体环境”低于36V供电的仪表，可以不做保护接地，而爆炸性环境的仪表，即使低于36V供电，也需要接地。另外2019版规定，爆炸性气体环境使用的非本质安全型仪表的金属外壳、金属保护箱、金属接线箱“应”实施保护接地。

SHT3081-2019《石油化工仪表接地设计规范》4.1.4 非爆炸性气体环境中，供电电压低于36V的现场仪表金属外壳、金属保护箱、金属接线箱，可不实施保护接地，但对于可能与高于36V电压设备接触的应实施保护接地。

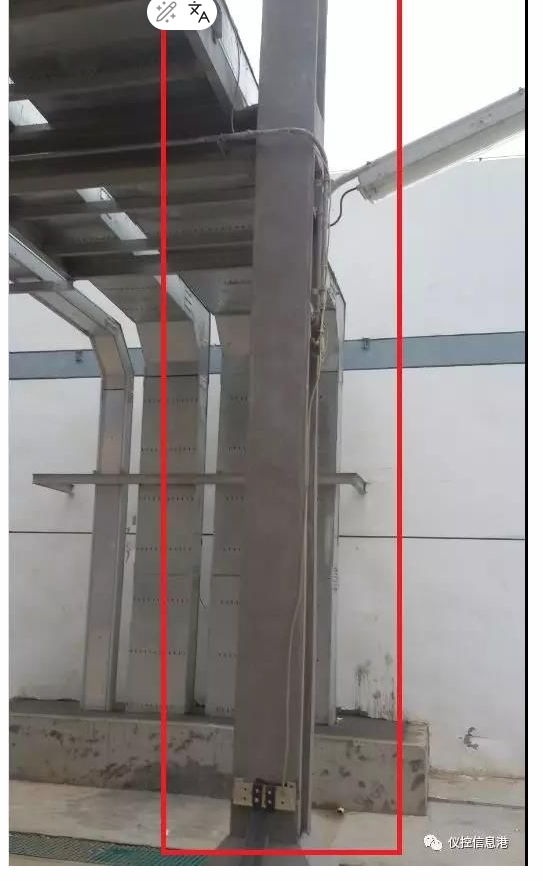

金属电缆槽、电缆保护金属管“应”实施保护接地

金属电缆槽、电缆保护金属管“应”实施保护接地，应直接焊接或用接地导线就近连接到接地网或已接地的金属支架、框架、平台、围栏、设备等金属构件上，并应每隔20m 重复接地。SHT3081-2019《石油化工仪表接地设计规范》4.1.8 金属电缆槽、电缆保护金属管应实施保护接地，应直接焊接或用接地导线就近连接到接地网或已接地的金属支架、框架、平台、围栏、设备等金属构件上，并应每隔 20m 重复接地。
